เจาะลึก CMSIS: กฎเหล็กและภาษากลางแห่งโลก ARM Cortex-M
เจาะลึก CMSIS: กฎเหล็กและภาษากลางแห่งโลก ARM Cortex-M
สวัสดีครับเหล่า Developer! ยินดีต้อนรับเข้าสู่คลาสทฤษฎีระบบกันอีกครั้งครับ ในบทเรียนนี้เราจะมาเจาะลึกสิ่งที่เรียกว่า CMSIS (อ่านว่า ซี-เอ็ม-ซิส) ซึ่งเป็นเหมือน “ภาษากลาง” ของโลก ARM Cortex-M ครับ
ถ้าคุณเคยสงสัยว่า “ทำไมเราย้ายโค้ดจากชิปเบอร์นี้ ไปเบอร์นั้น แล้วต้องแก้ชื่อ Register ใหม่หมด?” หรือ “ทำไม Library ของ FreeRTOS ถึงดูซับซ้อนจัง?” คำตอบทั้งหมดอยู่ที่มาตรฐานตัวนี้ครับ
1. CMSIS คืออะไร? (The Universal Standard)
CMSIS (Cortex Microcontroller Software Interface Standard) คือมาตรฐานที่บริษัท ARM (ผู้ผลิตพิมพ์เขียว CPU) ร่วมมือกับผู้ผลิตชิป (Silicon Vendors เช่น ST, TI, NXP) สร้างขึ้นมาเพื่อให้โค้ด C/C++ ที่เราเขียน สามารถนำไปใช้กับชิป ARM Cortex-M ของยี่ห้อไหนก็ได้ (Portability)
เปรียบเทียบให้เห็นภาพ:
- ARM Core: คือ เครื่องยนต์ (เหมือนกันทุกยี่ห้อ)
- Peripherals (GPIO, UART): คือ ตัวถังและพวงมาลัย (แต่ละเจ้าออกแบบต่างกัน)
- CMSIS: คือ “คู่มือมาตรฐาน” ที่บอกว่าไม่ว่าคุณจะขับยี่ห้อไหน ปุ่มสตาร์ทและเบรคต้องอยู่ที่เดิมเสมอ
2. องค์ประกอบหลักของ CMSIS ในโปรเจกต์
ในโปรเจกต์อย่าง STM32CubeIDE คุณจะเจอเลเยอร์เหล่านี้แน่นอน:
2.1 CMSIS-CORE: หัวใจที่ขาดไม่ได้
เป็น Layer ที่ช่วยให้เราคุยกับ Core Peripherals (ส่วนที่เป็นของ ARM แท้ๆ ไม่ใช่ของ ST)
- หน้าที่: จัดการเรื่อง NVIC (Interrupt Controller), SysTick Timer, และ FPU
- ในโค้ดจริง: เมื่อคุณเรียกฟังก์ชัน
NVIC_EnableIRQ()คุณกำลังใช้ CMSIS-CORE อยู่ครับ
2.2 CMSIS-RTOS (v1 & v2): หน้ากากของระบบปฏิบัติการ
CMSIS-RTOS ไม่ใช่ระบบปฏิบัติการ (OS) แต่มันคือ API Wrapper (เปลือกหุ้ม)
- การทำงาน: ข้างในอาจจะเป็น FreeRTOS หรือ Keil RTX ก็ได้ แต่เราจะเรียกฟังก์ชันกลางอย่าง
osThreadNew()แทนการเรียกคำสั่งเฉพาะของ OS นั้นๆ - ข้อดี: หากวันหนึ่งคุณต้องการเปลี่ยน OS คุณแทบไม่ต้องแก้โค้ดแอปพลิเคชันเลย
2.3 CMSIS-DSP & NN: มันสมองคำนวณ
- CMSIS-DSP: รวมสูตรคณิตศาสตร์ (FFT, PID, Filter) ที่ถูก Optimize มาให้ใช้คำสั่งพิเศษของ Cortex-M4 ทำให้คำนวณเร็วกว่าเขียนเองมหาศาล
- CMSIS-NN: สำหรับสาย AI (TinyML) ช่วยให้รัน Neural Network บนชิปตัวเล็กๆ ได้อย่างมีประสิทธิภาพ

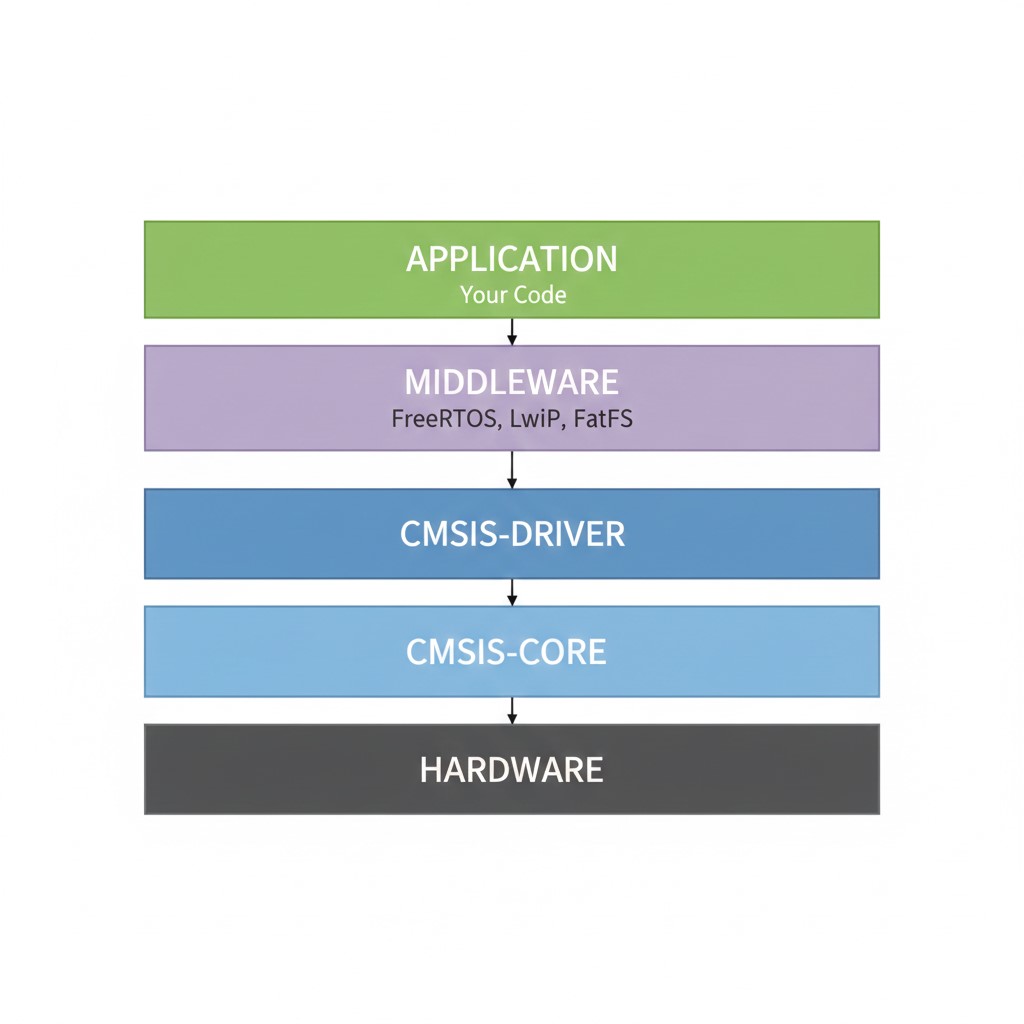

3. สรุปภาพรวมโครงสร้างซอฟต์แวร์
| เลเยอร์ (Layer) | บทบาทหน้าที่ | ตัวอย่างไฟล์ / ฟังก์ชัน |
|---|---|---|
| Application | โค้ดที่คุณเขียนเอง | main.c, app.c |
| CMSIS-RTOS | เปลือกหุ้ม OS มาตรฐาน | osThreadCreate, cmsis_os.h |
| Middleware | ไลบรารีสำเร็จรูป | LwIP, FatFS, FreeRTOS |
| CMSIS-Driver | Driver มาตรฐาน (HAL) | stm32f4xx_hal.c |
| CMSIS-CORE | คุยกับแกน CPU โดยตรง | core_cm4.h |
4. คำแนะนำจาก Architect 💡
- ต้องรู้: CMSIS-CORE คือพื้นฐานที่ต้องมีทุกโปรเจกต์ (CubeMX สร้างให้เราแล้ว)
- ควรใช้: CMSIS-DSP ถ้าคุณทำเรื่อง Signal Processing อย่าเขียนสูตรคณิตศาสตร์เอง ให้ใช้ตัวนี้เพราะเร็วกว่าแน่นอน
- เลือกได้: การใช้ CMSIS-RTOS ช่วยให้ชีวิตง่ายขึ้นในการเจนโค้ดผ่านเครื่องมือ แต่หากต้องการฟีเจอร์ระดับลึกของ FreeRTOS การเรียก Native API โดยตรงก็ยังเป็นทางเลือกที่ดีครับ
